产品名称:手动屏蔽门

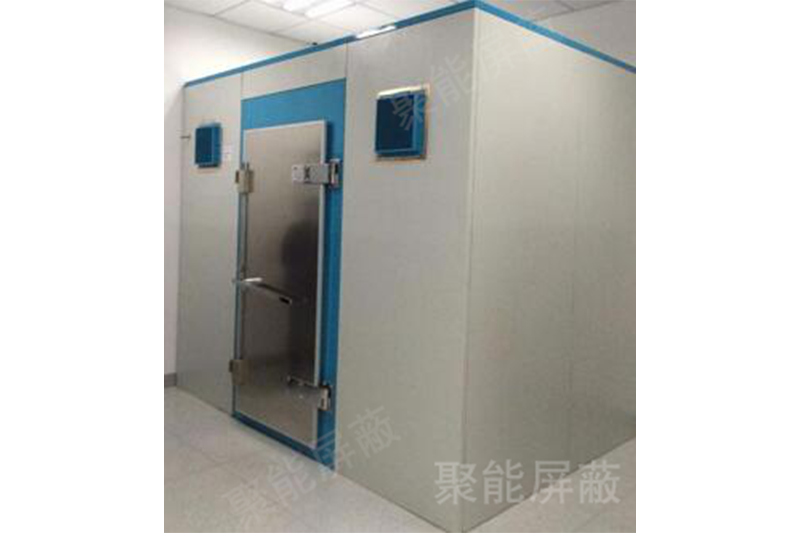

图一:手动屏蔽门

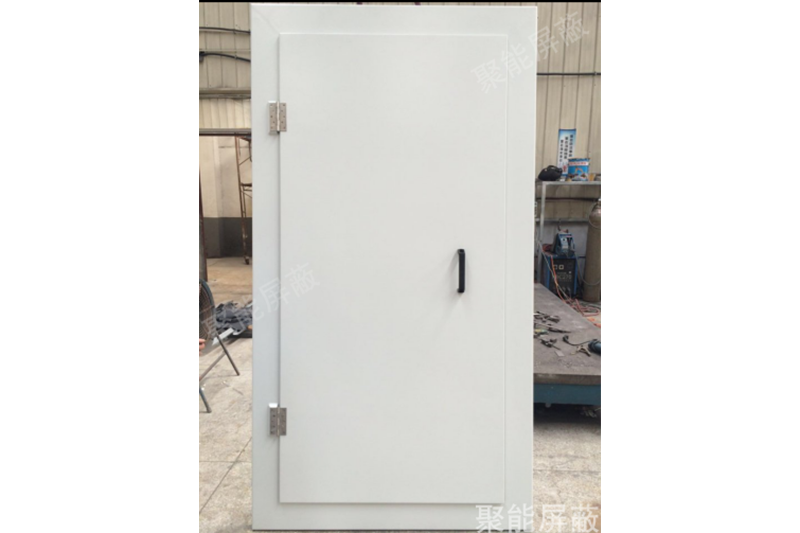

图二:手动不锈钢屏蔽门
图三:手动顶置屏蔽门
图四:手动屏蔽门
图五:手动挤压式屏蔽门

电磁屏蔽门图集351 副.PNG

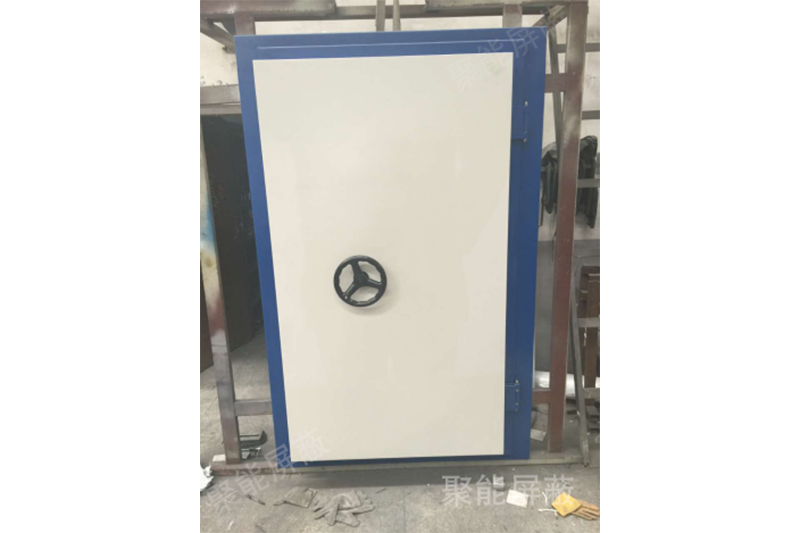

手动手轮式屏蔽门

电磁屏蔽门图集362 副.PNG

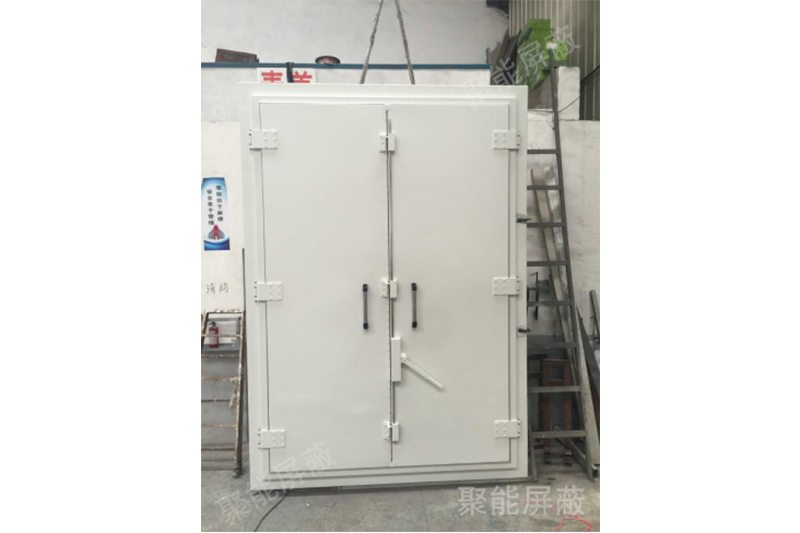

手动双开屏蔽门

电磁屏蔽门图集374 副.png

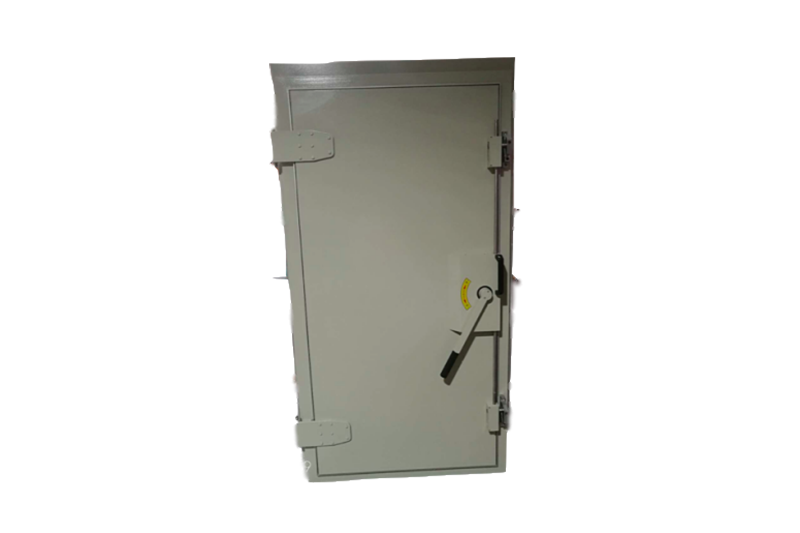

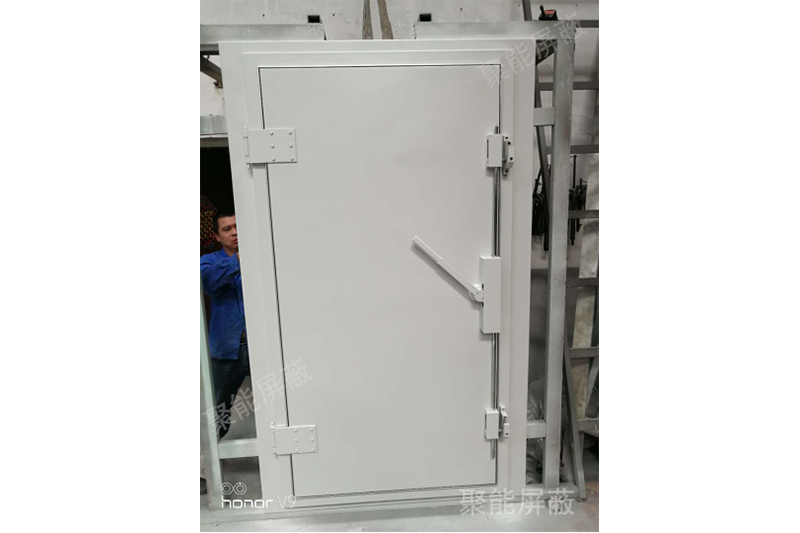

手动屏蔽门

聚能简介:

JN -C型手动屏蔽门


一、主要结构特点

1、锁紧为双点锁紧结构,配有铰链页、手柄实现门的旋转和运动;

2、采用单刀插入式电磁密封技术,复合刀口,刀口采用具有良好导磁特性的冷轧钢板,经镀铜后同时具备了良好的导电性和导磁性,保证了屏蔽门有着优越的磁场和电场屏蔽性能;

3、刀口与簧片接触部分都为同一种材料,电位差相近,在接触面上不会产生电腐蚀,能长时间保证屏蔽性能,提高了可靠性。

4、簧片为可拆卸式铍青铜簧片,三排结构,经真空热处理后有较好的弹性及抗磨性,能有效地形成电磁密封腔,电磁密封可靠,刀口与簧片经3万次插拔试验,仍能满足使用要求,老化或破损后拆换方便,每段长度180毫米。

5、该种形式屏蔽门为典型结构形式,设计工艺均较成熟。


二、性能指标

磁 场:14KHz≥70dB/150KHz≥100dB

电 场:200KHz-50MHz≥110dB

平面波:50MHz-1GHz≥100dB

微 波:1GHz-10GHz≥100dB10GHz-18GHz≥90dB


三、基本尺寸

门 洞:1*2(m)H,其他尺寸可定制。
