EMC暗室5米法
聚能简介：

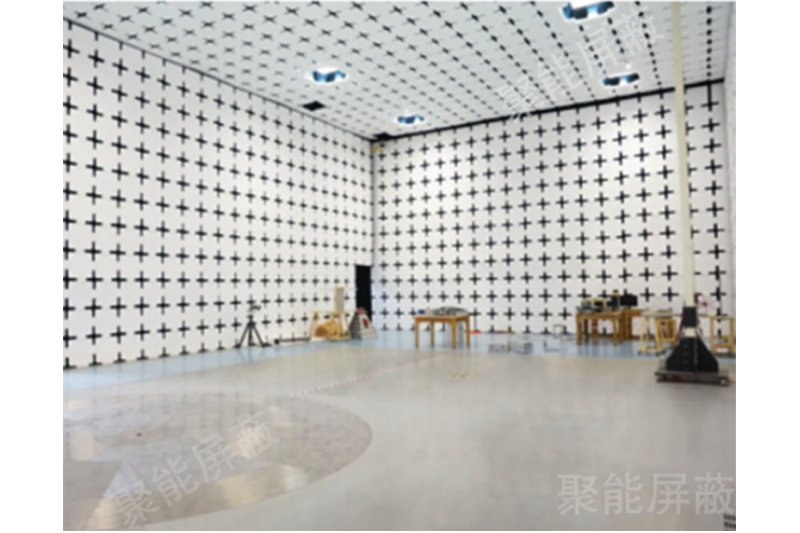

JN-AS型全电波暗室/半电波暗室
设计依据：
《电磁波暗室设计规范》
《计算站场地技术要求》（GB2887-89）
《电磁屏蔽室工程技术规范》GB/T 50719―2011
《电磁屏蔽室屏蔽效能的测量方法》GB/T12190-2006
一、主要用途
JN-AS型全暗室主要模拟自由空间，用于无线电骚扰（EMI）和辐
射敏感度（EMS）测量。
二、性能指标
1、主要性能指标
归一化场地衰减±4dB、场地均匀性0~6dB。符合GJB2926-97标准。
2、屏蔽室性能指标
磁 场：14KHz≥70dB/150KHz≥100dB
电 场：200KHz-50MHz≥110dB
平面波：50MHz-1GHz≥100dB
微 波：1GHz-10GHz≥100dB10GHz-18GHz≥90dB
3、吸波材料反射损耗
30MHz~10GHz≥15dB
三、结构组成

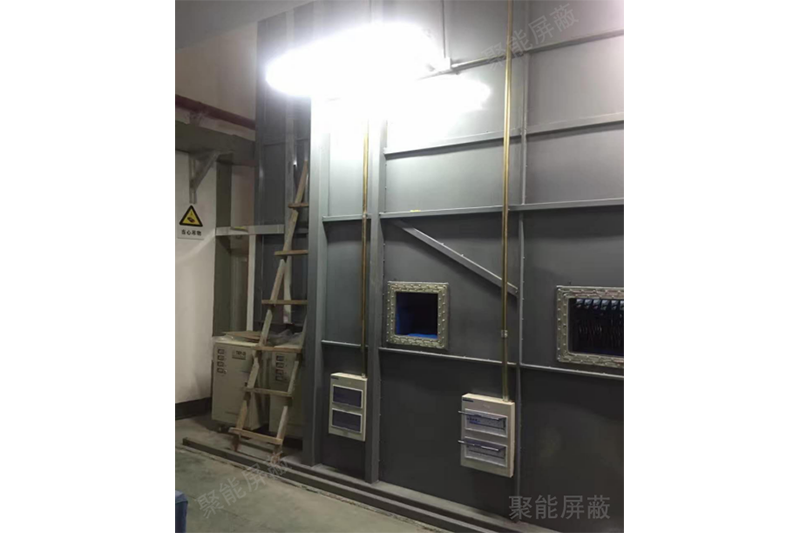

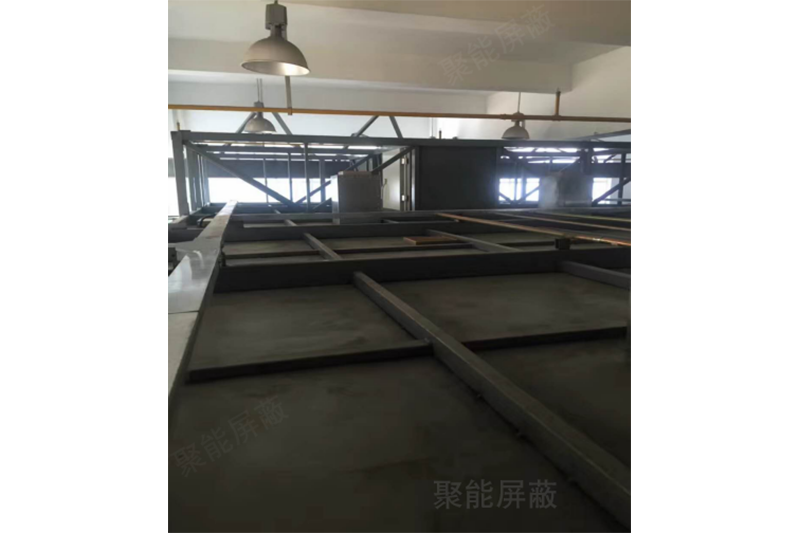

1、电磁屏蔽层
电磁屏蔽层由屏蔽壳体以及屏蔽门、波导窗、电源滤波器等组成。根据用户的具体需要，屏蔽壳体采用焊接式或者组装式均可。

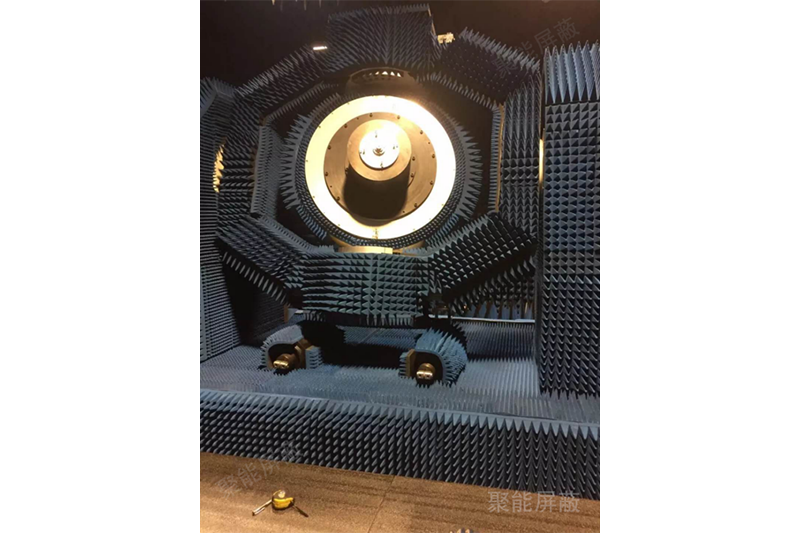

2、吸波层
在屏蔽层的六面体（墙、顶、地）上贴单层铁氧体软磁材料加锥形含碳海绵吸波材料，锥形含碳海绵吸波材料是由聚氨酯泡沫塑
料在碳胶溶液中渗透而成，具有较好的阻燃特性。
3、其他配置
主要有信号传输接口板、转台、天线、监控系统等。
四、规格尺寸
电波暗室的尺寸和射频吸波材料的选择主要由受试设备（EUT）的外形尺寸和测试要求确定，分为3米法（9M*6M*6M)、5米法
（11M*7M*9M)、10米法（19M*12M*9M)。当然也可根据用户的需求定制非标。
